ATEX

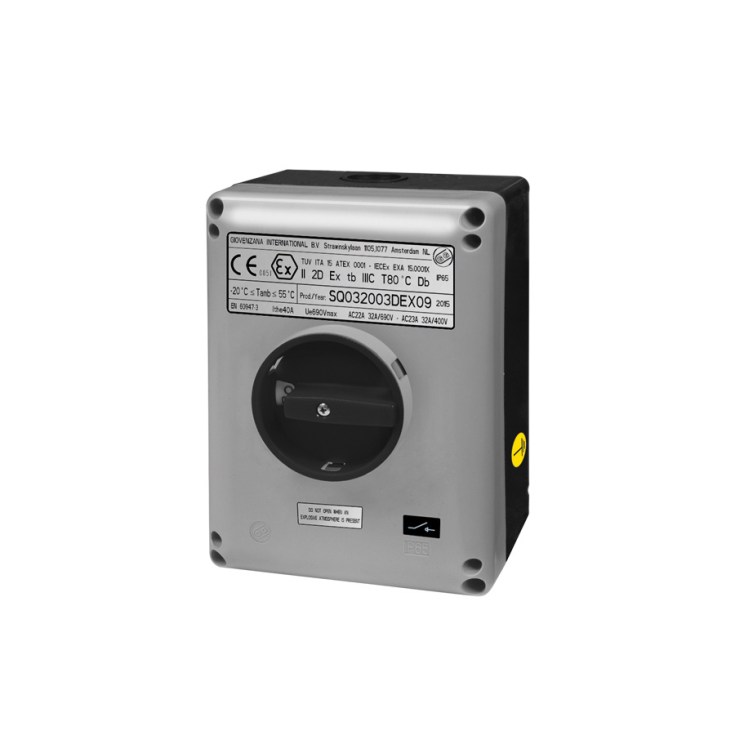

Hlavné vypínače ATEX & IECEx, séria SQ a SE pre prostredie s nebezpečenstvom výbuchu.

Špecifikácia: II 2D Ex tb IIIC T85°C Db | Zóna 21-22 (Prach) | Teplota topenia = -20 °C / +55 °C | IP65 |, OZNAČENIE „EX T“, ŠTANDARD IEC 60079-31, ZONE 21, 22

Typ ochrany „Ex t“ je založený na ochrane puzdrom, ktoré je utesnené proti prenikaniu prachu a obmedzuje povrchovú teplotu. Elektrické komponenty, ktoré by mohli vznietiť výbušnú atmosféru (vysoké teploty, iskry atď.), sú umiestnené vo vnútri skríň so stupňom krytia IP6X; v zóne 22 s nevodivým prachom je povolený stupeň krytia IP5X.
Okrem toho je vonkajšia povrchová teplota zariadenia udržiavaná pod maximálnou povrchovou teplotou T, vo vzťahu k maximálnej teplote pre oblačnosť TCL a vrstvu Tl stanovenej v mieste inštalácie.
Krytie IP je v súlade s požiadavkami IEC 60079-0.

Referenčné normy: EN 80079-34, EN 60947-3, EN 61241-0, EN60079-0, EN60079-31.
Smernica: ATEX 2014/34/EÚ.

OBLASŤ KLASIFIKÁCIE „Prach“:
Zóna 21: oblasť, v ktorej sa za normálnej prevádzky príležitostne vyskytuje výbušná atmosféra vo forme oblaku horľavého prachu vo vzduchu.
Zóna 22: oblasť, v ktorej sa výbušná atmosféra vo forme oblaku horľavého prachu vo vzduchu pri bežnej prevádzke pravdepodobne nevyskytne, ale pokiaľ k nej dôjde, bude pretrvávať iba krátku dobu.

TYP OCHRANY: Ochrana kryty (Ex “tb”).
OZNAČENIE: Ex ta/tb/tc Da/Db/Dc II 1/2/3 D v súlade s IEC 60079-0; 60079-31.
PRINCÍP: Kryt je utesnený tak tesne, že do neho nemôže vniknúť žiadny horľavý prach. Povrchová teplota vonkajšieho krytu je obmedzená.

DIZAJNOVÉ PARAMETRE
Minimálny stupeň krytia v súlade s IEC/EN 60529 ≥ IP 6X.
Je možné vziať do úvahy usadzovanie prachu na povrchu a zníženie prípustnej povrchovej teploty pri vrstve prachu ≥ 5 mm.
POUŽITIE
Rôzne zariadenia, kde pri bežnej prevádzke vznikajú iskry, elektrické oblúky alebo horúce povrchy a zložité priemyselné prevedenia (ovládače), ktoré je možné pomocou tohto typu ochrany použiť v prostredí s nebezpečenstvom výbuchu.
